Den konstruerede kobling af kile og klemme: En systemanalyse af flisenivelleringsmekanik

Den moderne stræben efter en perfekt plan fliseoverflade har udviklet sig fra en test af manuel fingerfærdighed til en øvelse i anvendt maskinteknik. Centralt for denne udvikling er clip-og-kile-nivelleringssystemet, et værktøj, hvis effektivitet er fundamentalt forkert repræsenteret, når dets dele betragtes isoleret. Den sande innovation ligger ikke iclipsen eller kilensom diskrete objekter, men i deres bevidste kobling-en overlagt synergi, hvor hver komponents form og funktion er helt betinget af den anden. Dette partnerskab skaber et samlet kraft-styringssystem, der forvandler et simpelt hammerslag til en kalibreret, to-opspændingshændelse. Denne analyse bevæger sig ud over beskrivende oversigter for at undersøge nivelleringssystemet som en integreret mekanisk samling, udforske principperne for kraftoverførsel, materialedialog og fejlsikkert design, der gør denne kobling ikke bare gavnlig, men afgørende for forudsigelig, høj-præcisionsfliseinstallation.

Rekonceptualisering af systemet: Fra dele til en integreret samling

Den fremherskende misforståelse betragter klippet og kilen som sekventielle værktøjer: førstepladsenklippet, så kørkilen. En mere præcis model er en enkelt, implementeret mekanisme. Klippet fungerer som den statiske reaktionsstruktur-"chassiset"-designet med specifik indgrebsgeometri og trækbaner. Kilen fungerer som den lineære aktuator, et bevægeligt element, der passer sammen med dette chassis. Deres forhold er analogt med en skralde og pal eller en bolt og møtrik; en er ufuldstændig og funktionelt inert uden de præcise dimensioner og egenskaber fra dens modstykke. Denne iboende afhængighed er grundlaget for systemets pålidelighed, hvilket sikrer, at kraftpåføring aldrig er vilkårlig, men altid kanaliseret gennem en foruddefineret, optimeret mekanisk vej.

Den mekaniske overførsel af energi

Kerneoperationen er en præcis energiomdannelse. Installatørens kinetiske energi (hammerslag) er input. Kilen, et skråplan, fungerer som en statisk krafttransformator. Dens kritiske funktion er at opløse installatørens vertikale impuls til en ny vektor: en kraftig vandret forskydning. Men uden clipsen er denne vandrette bevægelse spildt. Klippets rolle er at fange denne forskydning. Dens konstruerede fatning fungerer som en stationær, vinklet reaktionsflade, der opsnapper kilens vandrette bevægelse. Samspillet mellem den bevægelige kileflade og den stationære clipsfatning skaber en reaktionskraft, der overføres opad gennem clipsens krop og påfører den ønskede nedadgående trækkraft på flisekanten. Samtidig modstås kilens forsøg på at sprede clipsens fatning fra hinanden af ​​clipsens bøjlestyrke, hvilket genererer den sekundære indadgående trykkraft på fliserne.

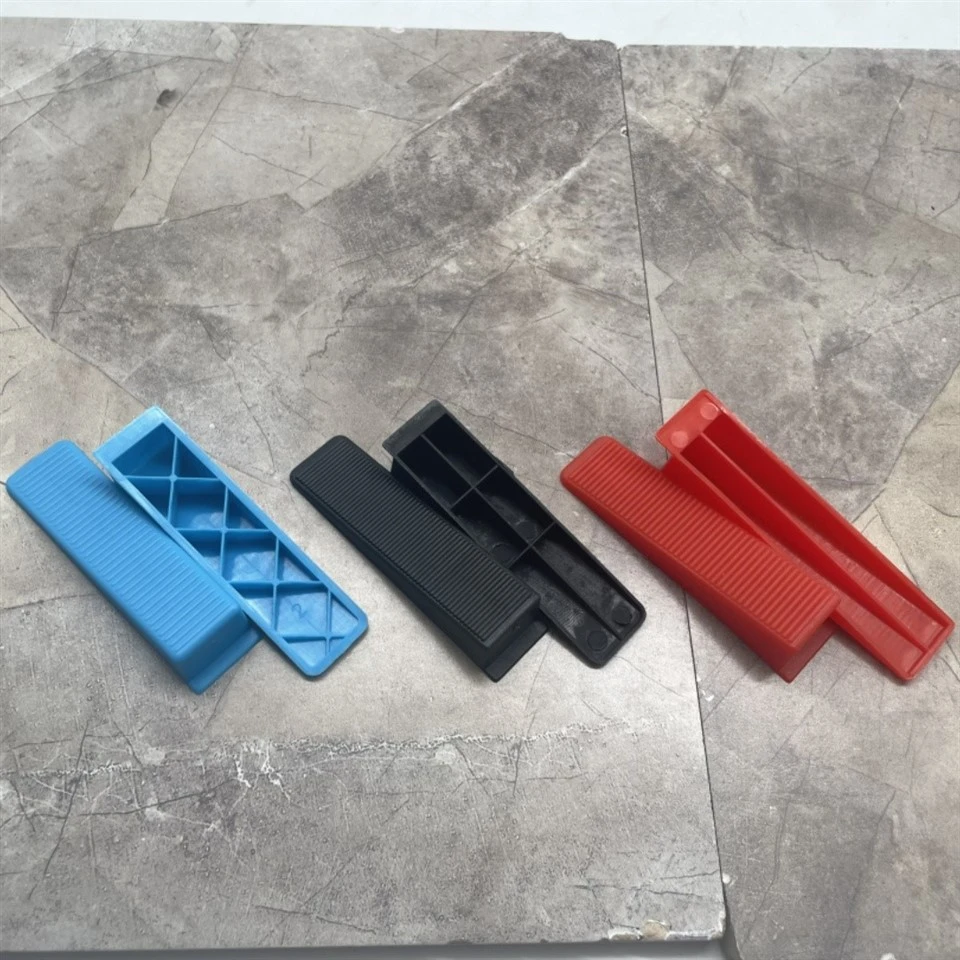

Deep Dive: The Wedge som præcisionsaktuator og kraftbegrænser

Kilen er et maskinelement til engangsbrug, designet til en enkelt aktiveringscyklus med høj-belastning.

Geometri som den styrende præstationsparameter

Kilens tilspidsningsforhold (længde af hældning til højde) definerer dens mekaniske fordel. Det optimale forhold er dog et kompromis. Et meget lavt forhold (f.eks. 3:1) tillader hurtigt indgreb, men kræver høj inputkraft, hvilket risikerer flisechok. Et meget højt forhold (f.eks. 8:1) giver en enorm kraftmultiplikation, men resulterer i en upraktisk lang kile, der er tilbøjelig til at bukke. Professionelle systemer anvender typisk et forhold mellem 4:1 og 6:1. Ydermere kan kilen have en sammensat eller let konkav tilspidsning for at koncentrere den endelige spændekraft i de sidste par millimeters vandring, hvilket giver et mere positivt "sæde".

Materiale og design til kontrolleret aktivering og svigt

Kilens materialekrav adskiller sig fra klippets:

• Høj trykstyrke og hårdhed:Materialer som polyoxymethylen (POM/acetal) foretrækkes for deres høje trykstyrke, lave fugtabsorption og fremragende træthedsbestandighed. Kilen må ikke deformeres ("svamp") under gentagne hammerslag.
• Forskydningshalsen som et foreskrevet fejlpunkt:Hakket eller den tynde sektion er en stresskoncentrator. Dens placering og dybde er beregnet således, at forskydningsspændingen fra en vridningsbevægelse overstiger materialets forskydningsstyrke, før det moment, der kræves for at bryde clipsens rem, er nået. Dette sikrer, at kilen svigter først, hvilket beskytter flisen mod nysgerrige kræfter.
• Hoveddesign til energioverførsel:Slagfladen er ofte let hvælvet eller konkav. Denne geometri hjælper med at selv-centrere en rund hammerflade og rette slagkraften ko-aksialt med kilen for at forhindre bøjningsmomenter, der kan justere den forkert i clipsen.

Interfacet: En undersøgelse i præcisionspasning og friktionsstyring

Sammenkoblingen af ​​kile og klemme er et studie i kontrolleret interferenspasning, et almindeligt princip inden for præcisionsmekanik.

Regimet for kontrolleret interferens

En ideel pasform er ikke "snug", men en beregnet interferenspasning. Kilen er fremstillet til at være brøkdel større end clipsens fatning på ethvert givet punkt langs tilspidsningen. Dette betyder:

• Ved den første hånd-indføring er det kun selve spidsen, der får kontakt, hvilket kræver minimal kraft.
• Efterhånden som kilen drives, øges interferensen gradvist. Den elastiske deformation af clipsens fatningsvægge skaber en normal kraft, som igen genererer høj statisk friktion, der låser kilen på plads.
• Denne progressive interferens skaber den karakteristiske følelse af jævn, stigende modstand, kulminerende i et fast, positivt stop. Stoppet er ikke kilen, der rammer "bunden" i et tomrum; det er det punkt, hvor materialernes elastiske grænser og den designede interferens når ligevægt med installatørens påførte kraft.

Blanding af komponenter ødelægger denne kalibrering. En kile fra System A, selvom den ser ud til at passe, vil have en anden interferensprofil med en klemme fra System B, hvilket fører til inkonsekvent sædekraft, potentiale for under- eller over-stramning og upålidelig klemmebelastning.

Dynamisk friktion som en systemfunktion

Friktion ved grænsefladen er ikke en fejl, men en kritisk funktion. Den statiske friktionskoefficient skal være høj nok til at forhindre, at kilen vibrerer løs under arbejdsstedets-påvirkninger eller "trækker sig ud" på grund af elastisk genopretning i systemet. Dynamisk friktion (under kørsel) skal være lav og ensartet for at tillade jævn kørsel. Dette opnås gennem materialeparring-ofte et hårdere kilemateriale (POM) mod et lidt blødere, internt smurt klipsfatningsmateriale.

Den operationelle cyklus: En faseanalyse af systemtilstande

Det koblede system skifter gennem forskellige mekaniske tilstande fra implementering til nedlukning.

Tilstand 0: For-engagement (komponenter adskilt)

Clipsen er placeret og fungerer som en passiv justering guide. Kilen er en separat aktuator.

Tilstand 1: Engagement og elastisk deformation

Kilen startes og etablerer første kontakt. Klemmefatningen begynder at deformeres elastisk udad, når kilen kommer ind i interferenszonen.

Tilstand 2: Aktiv fastspænding og plastisk områdetilgang

Hammerslag driver kilen. Clipmaterialet er belastet inden for dets elastiske grænse. Trækbelastningen stiger lineært i stroppen. Flisen trækkes i plan. Systemet lagrer betydelig elastisk belastningsenergi.

Tilstand 3: Dvæle (metastabil ligevægt)

Kilen er siddende. Systemet er i statisk ligevægt: Trækkraften i clipstroppen balanceres af mørtelankerets forskydningsmodstand og friktionen ved flisegrænsefladen. Den lagrede elastiske energi påfører konstant tryk, hvilket modvirker mørtelsvind.

Tilstand 4: Dekommissionering (plastiksvigt i sikringer)

Der påføres et vridningsmoment. Stress koncentreres ved kilens forskydningshals og overstiger materialets ultimative forskydningsstyrke-det svigter plastisk. Det nu-reducerede drejningsmoment overføres til clipsens rem, som derefter bøjes og koncentrerer spændingen ved roden, indtil den brækker i spænding. Systemet adskilles via kontrolleret, sekventiel fejl.

Sammenlignende analyse: Koblet system vs. ukoblede alternativer

Systemintegration med underlag og mørtel

Klip-kilesamlingen fungerer ikke isoleret; det er en del af en større strukturel komposit.

Mørtlen som et tyktflydende dæmpningsmedium

Mørtellaget er mere end et klæbemiddel; det er et tyktflydende medium, der skal overføre klemkraften jævnt over flisens ryg. Den indadgående kompressionskomponent af kile-clipskraften er særligt effektiv til at konsolidere dette mørtellag, skubbe indesluttet luft ud og sikre fuld dækning. Systemet er designet til at påføre tryk over 12-24 timers hærdningsvinduet og aktivt kompensere for mørtlens volumetriske reduktion under afbindingen, en proces kendt som "plastisk krympning".

Tilpasning til materiale og målestok

Koblingsparametrene er indstillet til anvendelse. Til store, tunge fliser kan systemet bruge en kile med en højere mekanisk fordel og en clips med en bredere, mere robust trækstrop. For følsomme materialer kan interferenspasningen eller stoppunktet være designet til at begrænse maksimal klemkraft, hvilket forhindrer over-belastning. Det grundlæggende koblingsprincip forbliver, men "tuning" af delene justeres.

"Tænk på det som en engangsskralderem til dine fliser. Klemmen er krogen og remmen. Kilen er skraldehåndtaget. Du kan få verdens bedste krog, men uden skraldemekanismen er det bare en krog. Og skralden er ubrugelig uden remmen til at tage spændingen af. De er et værktøj, som er designet til at rengøre, er designet til at rengøre. når du er færdig." – Marcus Thorne, Maskiningeniør & Flisemonteringskonsulent

Ofte stillede spørgsmål (FAQ)

Hvis pasformen er så præcis, hvorfor føles wedges nogle gange lidt anderledes fra den ene til den anden?

Mikroskopiske variationer er iboende i masseproduktion. High-systemer styrer disse til inden for et par mikrometer. "Følelsen" kan også være påvirket af temperatur (materialer udvider/trækker sig sammen) og tilstedeværelsen af ​​mikroskopisk støv. Inden for en-kvalitetskontrolleret batch bør variansen dog være minimal og ikke påvirke den endelige klemmebelastning. Konsistent mørtelkonsistens er faktisk en større variabel i det endelige resultat.

Kunne dette system være lavet af metal for endnu større styrke?

Mens metaller tilbyder højere styrke, introducerer de ulemper: højere omkostninger, vægt, korrosionspotentiale og, kritisk, mangel på den kontrollerede fejltilstand. Polymerens evne til at blive konstrueret med en præcis skærehals og brudstrop er nøglen til sikker og nem fjernelse. Metal vil også risikere at beskadige fliser. Polymerer giver en ideel balance mellem styrke, letvægt, korrosionsbestandighed og designet fejl.

Betyder "klikket" eller siddefornemmelsen, at jeg har brugt den maksimalt mulige kraft?

Ikke nødvendigvis maksimum, mendesignetkraft. Stoppet er konstrueret til at indikere, at systemet er fuldt spændt inden for dets driftsparametre. At anvende kraft ud over dette "stop" er over-drejningsmoment. Det belaster komponenter ud over deres elasticitetsgrænse, risikerer at beskadige fliser og øger ikke den gavnlige spændekraft på flisen væsentligt, da belastningsvejen kan give efter.

Hvordan ændrer valg af samlingsbredde (f.eks. 2 mm vs. 3 mm) fysisk koblingen?

Det ændrer klippets stand-off højde, hvilket ændrer geararmen. En højere clips (til en bredere fuge) har en lidt længere momentarm fra flisekant til mørtelanker. Systemet kan være subtilt om-indstillet for at tage højde for dette-en lidt anderledes kiletilspidsning eller en klips med en bredere ankerbase for stabilitet-for at sikre, at kraftpåføringen forbliver optimal. Farvekoden er en sikring for at opretholde den korrekte komponentparring for den valgte samlingsgeometri.

Grundlæggende principper for det koblede system

• Unified Functional Entity:Klemmen og kilen udgør et enkelt, udfoldeligt mekanisk fastgørelsessystem, ikke to separate værktøjer.
• Kalibreret gensidig afhængighed:Enhver præstationskarakteristik-mekanisk fordel, klembelastning, fejlpunkt-kommer ud af samspillet mellem de parrede komponenters geometrier og materialeegenskaber.
• Administreret energivej:Systemet giver en dedikeret vej med lavt-tab til at konvertere installatørenergi til målrettet flisejusteringskraft.
• Designet livscyklus:Systemet omfatter en fuld livscyklus: elastisk deployering, vedvarende lasthold og sikker nedlukning via sekventiel offerfejl.
• Ukrænkelig parring:Systemydelse er en garanti for komponentparring. Substitution eller blanding ugyldiggør konstruktionen og garanterer sub-optimale resultater.

Konklusion: Intelligensen af ​​begrænset interaktion

Klip-og-nivelleringssystemet står som et paradigme for elegant konstruktion, hvor intelligens ikke er indlejret i kompleksitet, men i det omhyggelige design af en begrænset interaktion. Dens kraft stammer fra den bevidste begrænsning af frihedsgrader mellem to simple dele, kanaliserer kraft og hensigt med usvigelig præcision. For den professionelle installatør betyder det at mestre dette system at forstå, at de ikke manipulerer fliser direkte, men snarere betjener et kalibreret værktøj, der udfører manipulationen på deres vegne. Dette skift-fra håndværker til systemoperatør-er det, der muliggør den konsekvente, gentagelige perfektion, som kræves af moderne standarder. Den vedvarende værdi af kilen og clipsen ligger ikke i plastikken, de er støbt af, men i den uforanderlige fysiske samtale, de er designet til at føre med hinanden, en samtale, der pålideligt omsætter et simpelt tryk til et perfekt fladt plan.
